Conclusión:
viernes, 30 de octubre de 2015
Practica #10 - Osciladores.
Practica #9 - Filtrado y regulación de la señal rectificada.
Montajes:
Conclusiones:
Con esta practica se conocio la idea general del proceso del filtrado de señales rectificadas, tambien se manejo la regulacion de voltajes y el trabajo con reguladores integrados.
Practica #8 - Transformación y rectificación de voltaje.
En estos montajes se hizo con diodos el rectificador de onda, a esto se conecto un LED, una resistencia de 1K y 110Vac.
Conclusion:
Se conocieron los diferentes bloques de un trasnformador 509, ademas de cuales son sus salidas y entradas para asi poder entender su funcionamiento.
Practica #7 - Elementos almacenadores de energia.
Primer montaje

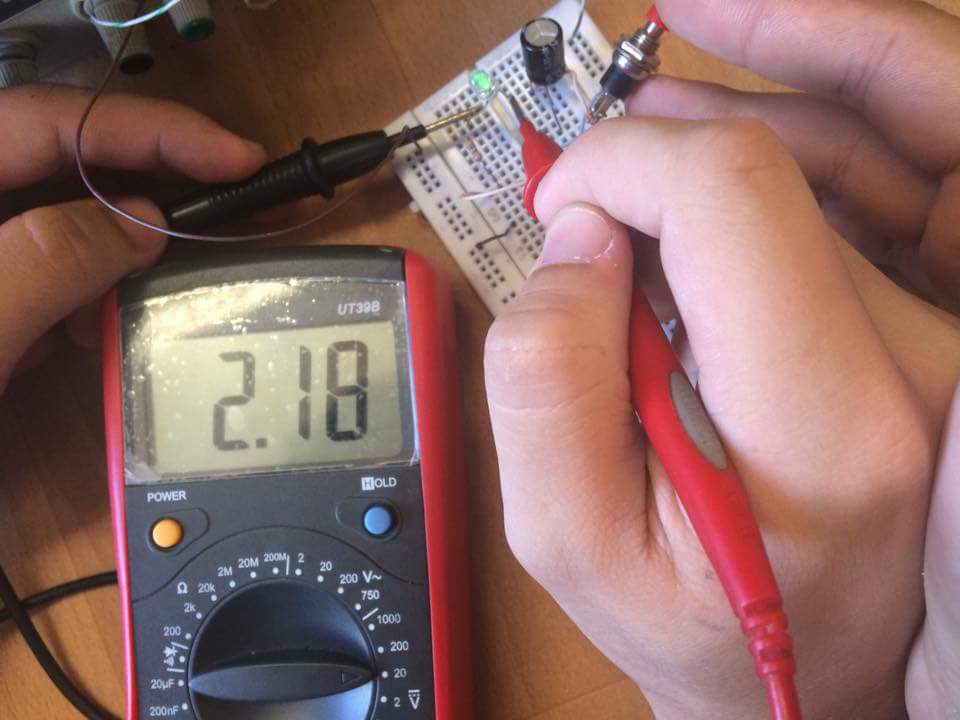

En este montaje se conectaron un pulsador normalmente abierto, un condensador de 1000 microfaradios y una resistencia de 470 ohmios,y un LED, se le aplico un voltaje de 12V, luego se desconecto la fuente para ver que ocurría con el LED a medida que pasa el tiempo.
Posterior a esto se conecto un condensador de 1000 micro faradios en paralelo con el y se repite el proceso anterior.
Luego se cambio la resistencia de 470 ohmios por una resistencia de 1K, una de 3.3K y una de 10k y se repitió el experimento.
En este montaje se conectaron un pulsador normalmente abierto, un condensador de 1000 microfaradios y una resistencia de 470 ohmios,y un LED, se le aplico un voltaje de 12V, luego se desconecto la fuente para ver que ocurría con el LED a medida que pasa el tiempo.
Posterior a esto se conecto un condensador de 1000 micro faradios en paralelo con el y se repite el proceso anterior.
Luego se cambio la resistencia de 470 ohmios por una resistencia de 1K, una de 3.3K y una de 10k y se repitió el experimento.
Segundo montaje
En este montaje se conecto un pulsador normalmente cerrado, una resistencia de 100 ohmios, también se utilizo como bobina el bobinado de 115 Voltios de un transformador de 509, un LED con la polaridad invertida y finalmente se la aplico un voltaje de 12V.
Conclusiones:
Con esta practica se conocio la propiedad de almacenamiento de energia que tienen algunos componentes electronicos, tambien se pudo verificar dicha propiedad de forma experimental.
Practica #6 - Instalaciones eléctricas.
Los objetivos de esta practica fueron conocer las generalidades de las instalaciones eléctricas de baja tensión, y familiarizarnos con el manejo de circuitos eléctricos de corriente alterna.
miércoles, 2 de septiembre de 2015
Practica #5 - Conmutadores electrónicos.
Para esta practica se propone realizar 6 montajes.
Montaje #1
Se utilizó una resistencia de 1K, un LED rojo, un pulsador N.O y un transistor 2n2222 de forma NPN. Al presionar el pulsador, el LED se apagaba.
Montaje #2
-Se utilizaron dos resistencias de 1K, un LED rojo y un Transistor PNP 2n3906. Esta vez, cuando se accionó el pulsador, el LED encendió.
Montaje #3
Se usó un transistor NPN 2n2222, un pulsador, dos resistencias de 1k. Al accionar el pulsador de este montaje, que es N.O, se enciende el LED rojo y el LED verde que permanecía encendido, se apaga.
Montaje #4
-Se usaron dos transustores, uno NPN y otro PNP. Se usó como pulsador, un cable y al conectarlo encendía el LED verde, y al desconectarlo se apagaba el verde y se encendía el LED rojo.
Montaje #5
En este montaje se conectaron 3 resistencias de 1K, una resistencia de 330ohmios, un LED rojo, un transistor NPN, un transistor PNP, un pulsador normalmente abierto, un pulsador normalmente cerrado y a esto se le aplico un voltaje de 6v.
Montaje #6
En este montaje se conectaron una resistencia de 1K, un rele, dos LEDS, un LED rojo y un LED verde, un transistor NPN, un transistor PNP, a esto se le aplico un voltaje de 6V y se hizo contacto de un dedo con un cable.
Montaje #1
Se utilizó una resistencia de 1K, un LED rojo, un pulsador N.O y un transistor 2n2222 de forma NPN. Al presionar el pulsador, el LED se apagaba.
Montaje #2
-Se utilizaron dos resistencias de 1K, un LED rojo y un Transistor PNP 2n3906. Esta vez, cuando se accionó el pulsador, el LED encendió.
Montaje #3
Se usó un transistor NPN 2n2222, un pulsador, dos resistencias de 1k. Al accionar el pulsador de este montaje, que es N.O, se enciende el LED rojo y el LED verde que permanecía encendido, se apaga.
Montaje #4
-Se usaron dos transustores, uno NPN y otro PNP. Se usó como pulsador, un cable y al conectarlo encendía el LED verde, y al desconectarlo se apagaba el verde y se encendía el LED rojo.
Montaje #5
En este montaje se conectaron 3 resistencias de 1K, una resistencia de 330ohmios, un LED rojo, un transistor NPN, un transistor PNP, un pulsador normalmente abierto, un pulsador normalmente cerrado y a esto se le aplico un voltaje de 6v.
Montaje #6
En este montaje se conectaron una resistencia de 1K, un rele, dos LEDS, un LED rojo y un LED verde, un transistor NPN, un transistor PNP, a esto se le aplico un voltaje de 6V y se hizo contacto de un dedo con un cable.
martes, 1 de septiembre de 2015
Practica #4 - Conmutadores electromagnéticos.
En la siguiente practica se propone realizar 6 montajes.
Montaje #1
En este montaje se conectaron una resistencia de 1K a esta se conecto el común de una bobina, al N.O se conecto un LED rojo, al mismo nodo de la resistencia de 1K se conecto un pulsador y al pulsador se conecto la bobina y luego se le aplico un voltaje de 6V. Al presionar el pulsador el LED rojo encendía.
Montaje #2
En este montaje se conecto un pulsador normalmente abierto, a este se conecto un relé y a esto se le aplico un voltaje de 6V. Al presionar el pulsador, el relé empezaba a sonar como una campana.
Montaje #3
En este montaje se conecto una resistencia de 1K, a este se conecto el común , y al N.C se conecto un LED rojo, a el nodo de la resistencia de 1K, se conecto un potenciometro, al potenciometro se conecto una bobina y a esto se le aplico un voltaje de 6v. Al aumentar la resistencia del potenciómetro, el LED rojo se apagaba, y al disminuirla, el relé hace contacto y enciende el LED rojo.
Montaje #4
En este montaje se conecto una resistencia de 1K, a esta resistencia se conecto el común, al NO se conecto un LED verde, al N.C se conecto un LED, a la resistencia de 1K se conecto un pulsador y a este se conecto la bobina, y se le aplico un voltaje de 6V. Al presionar el pulsador, el LED verde, que permanecía encendido se apaga y se enciende el LED rojo.
Montaje #5
En este montaje se conectaron, 2 bobinas, una resistencia de 1K, un pulsador y 3 LEDS, uno verde, uno rojo y un LED ámbar y a esto se le aplico un voltaje de 6v. En el circuito el LED amarillo permanece encendido, al igual que el verde, pues tienen contacto. Pero al accionar el pulsador que es normalmente abierto, el Relé cambia los contactos y los LEDs verde y amarillo se apagan y el LED rojo se enciende.
Montaje #6
En este montaje se conectaron dos resistencias de 22ohmios, una bobina, un LED rojo, dos condensadores de 3300 microfaradios y a esto se le aplico un voltaje de 10v.
Montaje #1
En este montaje se conectaron una resistencia de 1K a esta se conecto el común de una bobina, al N.O se conecto un LED rojo, al mismo nodo de la resistencia de 1K se conecto un pulsador y al pulsador se conecto la bobina y luego se le aplico un voltaje de 6V. Al presionar el pulsador el LED rojo encendía.
Montaje #2
En este montaje se conecto un pulsador normalmente abierto, a este se conecto un relé y a esto se le aplico un voltaje de 6V. Al presionar el pulsador, el relé empezaba a sonar como una campana.
Montaje #3
En este montaje se conecto una resistencia de 1K, a este se conecto el común , y al N.C se conecto un LED rojo, a el nodo de la resistencia de 1K, se conecto un potenciometro, al potenciometro se conecto una bobina y a esto se le aplico un voltaje de 6v. Al aumentar la resistencia del potenciómetro, el LED rojo se apagaba, y al disminuirla, el relé hace contacto y enciende el LED rojo.
Montaje #4
En este montaje se conecto una resistencia de 1K, a esta resistencia se conecto el común, al NO se conecto un LED verde, al N.C se conecto un LED, a la resistencia de 1K se conecto un pulsador y a este se conecto la bobina, y se le aplico un voltaje de 6V. Al presionar el pulsador, el LED verde, que permanecía encendido se apaga y se enciende el LED rojo.
Montaje #5
En este montaje se conectaron, 2 bobinas, una resistencia de 1K, un pulsador y 3 LEDS, uno verde, uno rojo y un LED ámbar y a esto se le aplico un voltaje de 6v. En el circuito el LED amarillo permanece encendido, al igual que el verde, pues tienen contacto. Pero al accionar el pulsador que es normalmente abierto, el Relé cambia los contactos y los LEDs verde y amarillo se apagan y el LED rojo se enciende.
Montaje #6
En este montaje se conectaron dos resistencias de 22ohmios, una bobina, un LED rojo, dos condensadores de 3300 microfaradios y a esto se le aplico un voltaje de 10v.
