viernes, 30 de octubre de 2015
Practica #10 - Osciladores.
Practica #9 - Filtrado y regulación de la señal rectificada.
Montajes:
Conclusiones:
Con esta practica se conocio la idea general del proceso del filtrado de señales rectificadas, tambien se manejo la regulacion de voltajes y el trabajo con reguladores integrados.
Practica #8 - Transformación y rectificación de voltaje.
En estos montajes se hizo con diodos el rectificador de onda, a esto se conecto un LED, una resistencia de 1K y 110Vac.
Conclusion:
Se conocieron los diferentes bloques de un trasnformador 509, ademas de cuales son sus salidas y entradas para asi poder entender su funcionamiento.
Practica #7 - Elementos almacenadores de energia.
Primer montaje
En este montaje se conectaron un pulsador normalmente abierto, un condensador de 1000 microfaradios y una resistencia de 470 ohmios,y un LED, se le aplico un voltaje de 12V, luego se desconecto la fuente para ver que ocurría con el LED a medida que pasa el tiempo.
Posterior a esto se conecto un condensador de 1000 micro faradios en paralelo con el y se repite el proceso anterior.
Luego se cambio la resistencia de 470 ohmios por una resistencia de 1K, una de 3.3K y una de 10k y se repitió el experimento.
En este montaje se conectaron un pulsador normalmente abierto, un condensador de 1000 microfaradios y una resistencia de 470 ohmios,y un LED, se le aplico un voltaje de 12V, luego se desconecto la fuente para ver que ocurría con el LED a medida que pasa el tiempo.
Posterior a esto se conecto un condensador de 1000 micro faradios en paralelo con el y se repite el proceso anterior.
Luego se cambio la resistencia de 470 ohmios por una resistencia de 1K, una de 3.3K y una de 10k y se repitió el experimento.
Segundo montaje
En este montaje se conecto un pulsador normalmente cerrado, una resistencia de 100 ohmios, también se utilizo como bobina el bobinado de 115 Voltios de un transformador de 509, un LED con la polaridad invertida y finalmente se la aplico un voltaje de 12V.
Conclusiones:
Con esta practica se conocio la propiedad de almacenamiento de energia que tienen algunos componentes electronicos, tambien se pudo verificar dicha propiedad de forma experimental.
Practica #6 - Instalaciones eléctricas.
Los objetivos de esta practica fueron conocer las generalidades de las instalaciones eléctricas de baja tensión, y familiarizarnos con el manejo de circuitos eléctricos de corriente alterna.
miércoles, 2 de septiembre de 2015
Practica #5 - Conmutadores electrónicos.
Para esta practica se propone realizar 6 montajes.
Montaje #1
Se utilizó una resistencia de 1K, un LED rojo, un pulsador N.O y un transistor 2n2222 de forma NPN. Al presionar el pulsador, el LED se apagaba.
Montaje #2
-Se utilizaron dos resistencias de 1K, un LED rojo y un Transistor PNP 2n3906. Esta vez, cuando se accionó el pulsador, el LED encendió.
Montaje #3
Se usó un transistor NPN 2n2222, un pulsador, dos resistencias de 1k. Al accionar el pulsador de este montaje, que es N.O, se enciende el LED rojo y el LED verde que permanecía encendido, se apaga.
Montaje #4
-Se usaron dos transustores, uno NPN y otro PNP. Se usó como pulsador, un cable y al conectarlo encendía el LED verde, y al desconectarlo se apagaba el verde y se encendía el LED rojo.
Montaje #5
En este montaje se conectaron 3 resistencias de 1K, una resistencia de 330ohmios, un LED rojo, un transistor NPN, un transistor PNP, un pulsador normalmente abierto, un pulsador normalmente cerrado y a esto se le aplico un voltaje de 6v.
Montaje #6
En este montaje se conectaron una resistencia de 1K, un rele, dos LEDS, un LED rojo y un LED verde, un transistor NPN, un transistor PNP, a esto se le aplico un voltaje de 6V y se hizo contacto de un dedo con un cable.
Montaje #1
Se utilizó una resistencia de 1K, un LED rojo, un pulsador N.O y un transistor 2n2222 de forma NPN. Al presionar el pulsador, el LED se apagaba.
Montaje #2
-Se utilizaron dos resistencias de 1K, un LED rojo y un Transistor PNP 2n3906. Esta vez, cuando se accionó el pulsador, el LED encendió.
Montaje #3
Se usó un transistor NPN 2n2222, un pulsador, dos resistencias de 1k. Al accionar el pulsador de este montaje, que es N.O, se enciende el LED rojo y el LED verde que permanecía encendido, se apaga.
Montaje #4
-Se usaron dos transustores, uno NPN y otro PNP. Se usó como pulsador, un cable y al conectarlo encendía el LED verde, y al desconectarlo se apagaba el verde y se encendía el LED rojo.
Montaje #5
En este montaje se conectaron 3 resistencias de 1K, una resistencia de 330ohmios, un LED rojo, un transistor NPN, un transistor PNP, un pulsador normalmente abierto, un pulsador normalmente cerrado y a esto se le aplico un voltaje de 6v.
Montaje #6
En este montaje se conectaron una resistencia de 1K, un rele, dos LEDS, un LED rojo y un LED verde, un transistor NPN, un transistor PNP, a esto se le aplico un voltaje de 6V y se hizo contacto de un dedo con un cable.
martes, 1 de septiembre de 2015
Practica #4 - Conmutadores electromagnéticos.
En la siguiente practica se propone realizar 6 montajes.
Montaje #1
En este montaje se conectaron una resistencia de 1K a esta se conecto el común de una bobina, al N.O se conecto un LED rojo, al mismo nodo de la resistencia de 1K se conecto un pulsador y al pulsador se conecto la bobina y luego se le aplico un voltaje de 6V. Al presionar el pulsador el LED rojo encendía.
Montaje #2
En este montaje se conecto un pulsador normalmente abierto, a este se conecto un relé y a esto se le aplico un voltaje de 6V. Al presionar el pulsador, el relé empezaba a sonar como una campana.
Montaje #3
En este montaje se conecto una resistencia de 1K, a este se conecto el común , y al N.C se conecto un LED rojo, a el nodo de la resistencia de 1K, se conecto un potenciometro, al potenciometro se conecto una bobina y a esto se le aplico un voltaje de 6v. Al aumentar la resistencia del potenciómetro, el LED rojo se apagaba, y al disminuirla, el relé hace contacto y enciende el LED rojo.
Montaje #4
En este montaje se conecto una resistencia de 1K, a esta resistencia se conecto el común, al NO se conecto un LED verde, al N.C se conecto un LED, a la resistencia de 1K se conecto un pulsador y a este se conecto la bobina, y se le aplico un voltaje de 6V. Al presionar el pulsador, el LED verde, que permanecía encendido se apaga y se enciende el LED rojo.
Montaje #5
En este montaje se conectaron, 2 bobinas, una resistencia de 1K, un pulsador y 3 LEDS, uno verde, uno rojo y un LED ámbar y a esto se le aplico un voltaje de 6v. En el circuito el LED amarillo permanece encendido, al igual que el verde, pues tienen contacto. Pero al accionar el pulsador que es normalmente abierto, el Relé cambia los contactos y los LEDs verde y amarillo se apagan y el LED rojo se enciende.
Montaje #6
En este montaje se conectaron dos resistencias de 22ohmios, una bobina, un LED rojo, dos condensadores de 3300 microfaradios y a esto se le aplico un voltaje de 10v.
Montaje #1
En este montaje se conectaron una resistencia de 1K a esta se conecto el común de una bobina, al N.O se conecto un LED rojo, al mismo nodo de la resistencia de 1K se conecto un pulsador y al pulsador se conecto la bobina y luego se le aplico un voltaje de 6V. Al presionar el pulsador el LED rojo encendía.
Montaje #2
En este montaje se conecto un pulsador normalmente abierto, a este se conecto un relé y a esto se le aplico un voltaje de 6V. Al presionar el pulsador, el relé empezaba a sonar como una campana.
Montaje #3
En este montaje se conecto una resistencia de 1K, a este se conecto el común , y al N.C se conecto un LED rojo, a el nodo de la resistencia de 1K, se conecto un potenciometro, al potenciometro se conecto una bobina y a esto se le aplico un voltaje de 6v. Al aumentar la resistencia del potenciómetro, el LED rojo se apagaba, y al disminuirla, el relé hace contacto y enciende el LED rojo.
Montaje #4
En este montaje se conecto una resistencia de 1K, a esta resistencia se conecto el común, al NO se conecto un LED verde, al N.C se conecto un LED, a la resistencia de 1K se conecto un pulsador y a este se conecto la bobina, y se le aplico un voltaje de 6V. Al presionar el pulsador, el LED verde, que permanecía encendido se apaga y se enciende el LED rojo.
Montaje #5
En este montaje se conectaron, 2 bobinas, una resistencia de 1K, un pulsador y 3 LEDS, uno verde, uno rojo y un LED ámbar y a esto se le aplico un voltaje de 6v. En el circuito el LED amarillo permanece encendido, al igual que el verde, pues tienen contacto. Pero al accionar el pulsador que es normalmente abierto, el Relé cambia los contactos y los LEDs verde y amarillo se apagan y el LED rojo se enciende.
Montaje #6
En este montaje se conectaron dos resistencias de 22ohmios, una bobina, un LED rojo, dos condensadores de 3300 microfaradios y a esto se le aplico un voltaje de 10v.
martes, 11 de agosto de 2015
Practica #3 - Conmutadores electromecánicos.
La practica se dividió en dos momentos.
El primero era probar la continuidad e identificar los terminales del interruptor DPDT suministrado.
El segundo momento consta de armar 6 montajes, donde se trabaja con interruptores SPST, SPDT, DPST y DPDT.
Primer montaje: Para el primer montaje se utilizó un interruptor SPST y una resistencia de 1K. Cuando se accionó el interruptor, el LED rojo encendió.
Segundo montaje: Se usó un interruptor SPDT, Al accionar el interruptor, el LED verde se apagaba y encendía el LED rojo.
Tercer montaje: El LED verde estaba conectado directamente al positivo y negativo. Mientras que el LED rojo estaba conectado a un interruptor SPST, y cuando se cerraba el interruptor, entonces el LED rojo encendía, mientras el verde siempre estaba alumbrando.
Cuarto montaje: Este montaje consistía en conectar dos LEDs, cada uno a un interruptor SPDT los cuales estaban en serie, entonces, ambos debían estar haciendo el mismo contacto para que encendiera uno de los dos LEDs. De lo contrario, ninguno encendía.
Quinto montaje: En este montaje se conecto un interruptor SPDT, una resitencia de 1K, a esta resistencia se conecto un LED rojo y un LED verde con la polaridad invertida, a el mismo nodo que llegan los LEDS se conecto otro interruptor SPDT y se aplico un voltaje de 12V.
Sexto montaje: En este montaje se trabajó con dos pulsadores. Si se presionaba el que estaba conectado al LED rojo, que era un pulsador NO, el LED encendía, por el otro lado, si se presionaba el pulsador NC estaba conectado al LED verde, el LED que estaba encendido, se apagaba.
El primero era probar la continuidad e identificar los terminales del interruptor DPDT suministrado.
El segundo momento consta de armar 6 montajes, donde se trabaja con interruptores SPST, SPDT, DPST y DPDT.
Primer montaje: Para el primer montaje se utilizó un interruptor SPST y una resistencia de 1K. Cuando se accionó el interruptor, el LED rojo encendió.
Segundo montaje: Se usó un interruptor SPDT, Al accionar el interruptor, el LED verde se apagaba y encendía el LED rojo.
Tercer montaje: El LED verde estaba conectado directamente al positivo y negativo. Mientras que el LED rojo estaba conectado a un interruptor SPST, y cuando se cerraba el interruptor, entonces el LED rojo encendía, mientras el verde siempre estaba alumbrando.
Cuarto montaje: Este montaje consistía en conectar dos LEDs, cada uno a un interruptor SPDT los cuales estaban en serie, entonces, ambos debían estar haciendo el mismo contacto para que encendiera uno de los dos LEDs. De lo contrario, ninguno encendía.
Quinto montaje: En este montaje se conecto un interruptor SPDT, una resitencia de 1K, a esta resistencia se conecto un LED rojo y un LED verde con la polaridad invertida, a el mismo nodo que llegan los LEDS se conecto otro interruptor SPDT y se aplico un voltaje de 12V.
Sexto montaje: En este montaje se trabajó con dos pulsadores. Si se presionaba el que estaba conectado al LED rojo, que era un pulsador NO, el LED encendía, por el otro lado, si se presionaba el pulsador NC estaba conectado al LED verde, el LED que estaba encendido, se apagaba.
martes, 4 de agosto de 2015
Practica #2 - Resistencias fijas y variables.
Para el desarrollo de la practica lo primero que se realizo fue medir las resistencias suministradas y se comparo el valor obtenido en la medición con lo indicado por el código de colores de cada resistencia.
Luego se procedió a realizar 4 montajes de circuitos para medir resistencias en serie y paralelo, voltajes, corrientes y el efecto de la variación de un potenciometro en el circuito.
Circuito para la medición de resistencias en serie y paralelo.
Entre el punto 1 y 2 el valor de la resistencia fue 320 ohmios, entre el 1 y 3 fue de 1400 ohmios, entre el 1 y 4 fue de 2800 ohmios, entre el 2 y 4 fue de 2600, entre el 4 y 5 fue de 500, entre el 1 y 5 fue de 3200 y finalmente entre el punto 2 y 5 fue de 2100 ohmios.
Los puntos fueron los siguientes:
Circuito para la medición de voltajes.
Los voltajes medidos son los siguientes:
V1= 3 v
V2= 2,7 v
V3= 4,4 v
V4= 0,9 v
V5= 1,5 v
V6= 0,6 v
V7= 0,8 v
V8= 0,6 v
Circuito para la medición de corrientes.
Circuito para observar el efecto de la variación de un potenciometro en el circuito.
miércoles, 29 de julio de 2015
Practica #1 - El uso del Protoboard y El Multimetro.
El día 22 de Julio en la clase de taller de electrónica se
realizaron 2 practicas, la primera era el uso del protoboard y la segunda el multímetro.

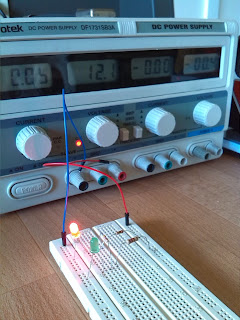

En la primera práctica se armaron 4 circuitos indicados por
el profesor, y se observó el funcionamiento de cada uno. En el primer circuito
se observó que el led rojo brilla con más fuerza porque a través de él pasa
mayor corriente eléctrica porque la resistencia que esta antes de él es menor
que la del led verde.
En el segundo circuito encontramos un led con una resistencia, el circuito más básico de todos, donde el led brilla con una tenue intensidad y la resistencia lo protege de todo el voltaje que ofrece la fuente.
En el tercer circuito, ya un poco más complejo, se observó que el led rojo brilla y el verde no, la razón de esto es que el led verde está conectado al circuito de manera errónea, con sus polos invertidos, por este motivo no pasa corriente a través de él y no puede encenderse.
En el segundo circuito encontramos un led con una resistencia, el circuito más básico de todos, donde el led brilla con una tenue intensidad y la resistencia lo protege de todo el voltaje que ofrece la fuente.
En el tercer circuito, ya un poco más complejo, se observó que el led rojo brilla y el verde no, la razón de esto es que el led verde está conectado al circuito de manera errónea, con sus polos invertidos, por este motivo no pasa corriente a través de él y no puede encenderse.
En el cuarto circuito, se observó que el led rojo brilla más fuerte que el led verde , la razón de esto es que el led verde no recibe tanta corriente como el led rojo por la forma en que están conectados, ya que la corriente busca ir por donde haya menor resistencia.
En la segunda práctica
se empezó a trabajar con el multímetro análogo trabajando como óhmetro,
midiendo cada una de las resistencias suministradas y las resistencias
intermedias.
Ahora en la segunda parte se montaron 2 circuitos indicados por el profesor en el protoboard y se procedió a medir los voltajes y las corrientes indicadas, tomando los datos para después tabularlos y presentarlos en una tabla de datos.
Circuito para medir las corrientes:
I1= 9,5 mA
I2= 7 mA
I3= 2,5 mA
I4= 2 mA
I5= 4,5 mA
Circuito para medir los voltajes:
V1= 3,2 v
V2= 0,7 v
V3= 1,8 v
V4= 3,7 v
V5= 6,2 v
VF= 10 v
Ahora en la segunda parte se montaron 2 circuitos indicados por el profesor en el protoboard y se procedió a medir los voltajes y las corrientes indicadas, tomando los datos para después tabularlos y presentarlos en una tabla de datos.
Circuito para medir las corrientes:
I1= 9,5 mA
I2= 7 mA
I3= 2,5 mA
I4= 2 mA
I5= 4,5 mA
Circuito para medir los voltajes:
V1= 3,2 v
V2= 0,7 v
V3= 1,8 v
V4= 3,7 v
V5= 6,2 v
VF= 10 v
